Mesin Pengisar 5 Axis: Cara Ia Berfungsi, Faedah Utama dan Petua Membeli Pintar

Apabila pelanggan menyerahkan kepada anda sekumpulan bilah turbin atau alat pemotong berbilang lobus, laluan konvensional adalah dengan kasar dan menyelesaikan setiap muka pada mesin yang berasingan, kemudian berharap konsentrik masih berlaku. Mesin pengisar 5 paksi menukar aritmetik itu. Ia boleh meletakkan bahan kerja dan roda di sepanjang lima paksi interpolasi, jadi satu persediaan merangkumi sampul geometri yang lebih luas. Tetapi adakah itu menjadikannya pembelian seterusnya yang tepat untuk setiap kedai? Jawapan jujurnya ialah: ia hanya membuahkan hasil apabila kerja itu benar-benar menuntut gerakan berbilang paksi serentak.

Fungsi Mesin Pengisar 5 Paksi Sebenarnya

Mesin pengisar 5 paksi bukan sekadar pengisar silinder luaran dengan dua butang tambahan. Paksi X, Y dan Z menggerakkan meja, kepala roda atau bahan kerja dalam tiga arah linear. Paksi A dan B berputar dan condongkan bahan kerja atau gelendong alat. Bersama-sama mereka memberi anda lima darjah kebebasan, jadi roda pengisar boleh mendekati profil yang rumit dari hampir mana-mana sudut tanpa kehilangan sentuhan dengan permukaan.

Dalam amalan, ini bermakna anda boleh mengisar permukaan arca yang kompleks dalam satu pengapit. Pada mesin tiga paksi, anda perlu mengindeks bahagian, menyediakan semula dan menerima ralat pelarian dan penjajaran. Interpolasi lima paksi membolehkan roda kekal terlibat dengan laluan permukaan teori manakala bahagian itu berpusing dan senget di bawahnya.

Bagaimana Pergerakan 5-Paksi Menyampaikan Ketepatan

Ketepatan pada pengisar 5 paksi bukan hanya soal mempunyai lebih banyak motor. Sistem kawalan perlu menyegerakkan lima paksi secara berterusan. Kawalan CNC moden menggunakan koordinat Cartesian yang dipisahkan dan kinematik songsang untuk menukar laluan alat kepada arahan paksi serentak. Jika satu paksi ketinggalan walaupun 0.002 mm, profil siap boleh menunjukkan bayangan atau perbualan.

Kekakuan mekanikal adalah sama penting. Mesin pengisar 5 paksi memerlukan tapak yang tegar, ketepatan plumbum yang tinggi pada skru bebola, dan pampasan terma pada gelendong. Tanpa itu, paksi tambahan hanya menjadikan belanjawan ralat lebih luas. Reka bentuk lima paksi terbaik menggunakan rel linear pramuat dan jadual berputar pemacu terus untuk meminimumkan tindak balas.

Kelebihan Utama Pengisaran 5-Axis dalam Amalan

Pengisaran lima paksi memberi anda persediaan yang lebih sedikit, masa kitaran yang lebih singkat, kemasan permukaan yang lebih baik dan keupayaan untuk mencipta geometri terpotong dan terpiuh yang tidak dapat dicapai oleh pengisaran terjun mudah. Ia juga meningkatkan ketekalan bahagian ke bahagian kerana pengapit yang sama digunakan untuk semua permukaan mesin.

Apabila Mesin 5-Paksi Tidak Sesuai

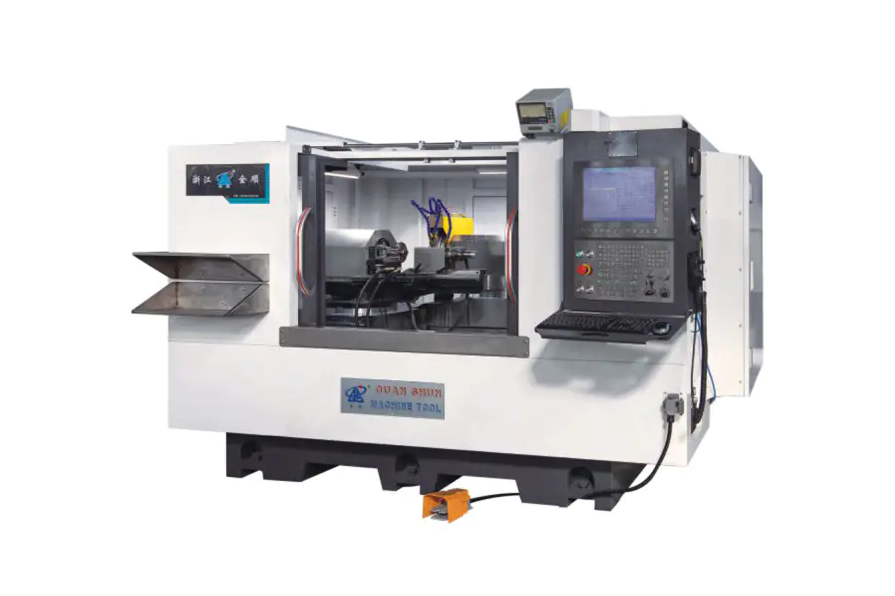

Jika bahagian anda kebanyakannya adalah aci silinder, lengan atau aci engkol dengan garis tengah yang jelas, mesin berbilang paksi mungkin berlebihan. Pengisar silinder CNC atau mesin pengisar kompaun boleh memberikan kebulatan sub-mikron dan saiz yang konsisten dengan kos yang jauh lebih rendah dan penyelenggaraan yang lebih mudah. Sebagai contoh, Alat Mesin Zhejiang Quanshun membina a pengisar silinder profil CNC berketepatan tinggi yang mengendalikan profil luaran yang kompleks dengan persediaan yang lebih konvensional. Tidak seperti geometri lima paksi, mesin ini dibina di sekeliling paksi putaran bahagian, jadi ia mengekalkan ketegaran yang kebanyakan kedai jangkakan daripada pengisar silinder.

Jika anda memproses aci panjang atau diameter besar, reka bentuk kepala roda dua atau roda lebar selalunya boleh melakukan kerja dengan daya pemprosesan yang lebih tinggi daripada pusat lima paksi. Penyelesaian pengisaran tersuai juga tersedia untuk bahan kerja bukan standard tanpa meminta anda membeli lebih banyak kapak daripada yang anda boleh gunakan.

Perkara yang Perlu Dinilai Sebelum Membeli Mesin Pengisar 5 Paksi

Mulakan dengan portfolio bahagian anda. Jika 80% daripada kerja boleh diadakan dalam chuck dua rahang yang mudah, pelaburan 5 paksi mungkin terbiar. Seterusnya, tentukan jalur toleransi. Pemesinan lima paksi bersinar untuk toleransi profil ±0.005 mm , tetapi jika anda hanya memerlukan ±0.01 mm pada diameter luar, mesin yang lebih murah boleh memegangnya dengan mudah.

Pengaturcaraan adalah satu lagi kos tersembunyi. Mesin pengisar 5 paksi secara amnya memerlukan pemproses pasca CAM yang mengeluarkan pergerakan lima paksi yang diinterpolasi, ditambah dengan pengaturcara terlatih. Faktor pada masa itu, bukan hanya harga pelekat.

Akhir sekali, lihat kedalaman perkhidmatan pembina mesin. Mesin 40 tan dengan lima kapak bukanlah sesuatu yang anda boleh teksi ke kedai pembaikan tempatan. Tanya tentang masa tindak balas, ketersediaan unit paksi ganti dan sama ada pembina menawarkan pentauliahan di tapak.

Memilih Teknologi Pengisaran yang Tepat untuk Kedai Anda

Tiada keputusan sejagat. Pilihan yang betul bergantung pada campuran produk anda, sasaran kualiti anda dan keupayaan pasukan anda untuk memprogram laluan alat berbilang paksi. Banyak pengeluar mencari jalan tengah: simpan pengisar silinder CNC yang boleh dipercayai untuk sebahagian besar kerja harian, dan tambah pusat pengisaran kompaun fleksibel apabila bahagian kompleks muncul. Pendekatan itu memastikan kos setiap bahagian rendah sambil mengekalkan keupayaan untuk mengendalikan geometri eksotik.

Untuk rangka kerja keputusan praktikal, lihat panduan kami tentang cara memilih mesin pengisar .
