Pengisaran Silinder Profil CNC Berketepatan Tinggi

Pengisaran Silinder Profil CNC Berketepatan Tinggi

  • Pengisaran Silinder Profil CNC Berketepatan Tinggi
Data asas Data teknikal
Dapatkan sebut harga
Data asas

Gambaran Produk

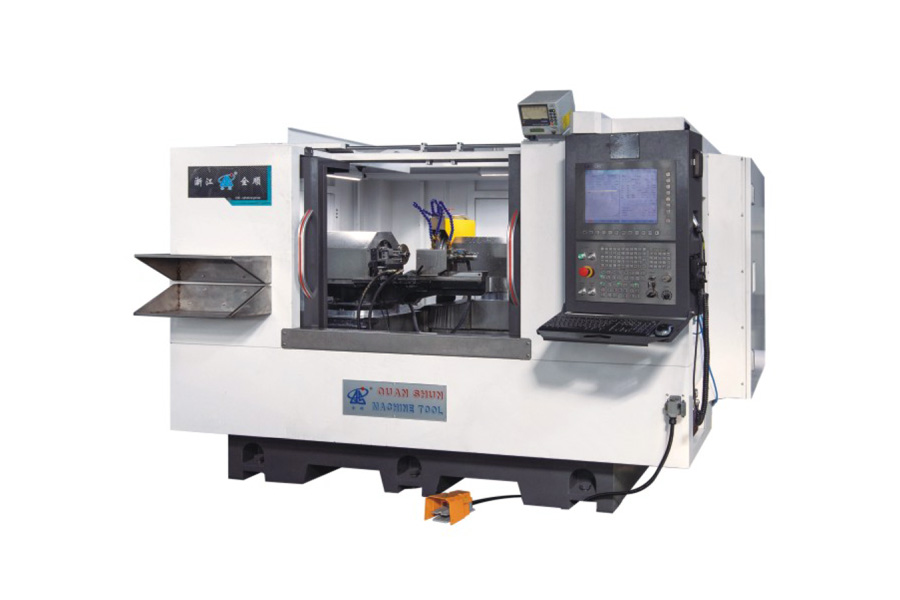

Mesin Pengisar Silinder Profil CNC Berketepatan Tinggi (Model MGK8320*300) daripada Zhejiang Quanshun Machine Tool Co., Ltd. direka khas untuk pengisaran ultra-tepat komponen berprofil kompleks berdiameter kecil. Digerakkan oleh motor linear pada paksi X dan motor kepala kerja jenis pemacu langsung, mesin ini menghapuskan ralat transmisi mekanikal, mencapai resolusi makan minimum dan analitik sebanyak 0.001mm serta resolusi putaran kepala kerja sebanyak 0.001°. Digabungkan dengan spindel elektrik berkelajuan tinggi yang beroperasi pada 4000rpm dan kelajuan linear roda sebanyak 80m/s, mesin ini direka bentuk khas untuk pengeluar yang menghasilkan aci berpresisi kecil, cam dan komponen yang diisar berprofil, yang memerlukan ketepatan kontur serta konsistensi kemasan permukaan.

Kelebihan Utama bagi Pembeli Industri

Paksi X Digerakkan oleh Motor Linear — Paksi X (paksi makan / paksi roda) digerakkan terus oleh motor linear dengan daya dorong 2200N, menghapuskan ralat transmisi skru bebola dan membolehkan gerakan mengikut profil yang lebih pantas serta tepat.

Kepala Kerja Pemacu Langsung — Motor kepala kerja menggunakan teknologi pemacu langsung (1500Nm), dan konfigurasi motor DD yang boleh dipilih membolehkan putaran kepala kerja automatik sepenuhnya untuk pengisaran profil dan cam yang bersinkronisasi.

Resolusi Penempatan Sub-Mikron — Resolusi makan minimum dan analitik bagi paksi X/Z mencecah 0.001mm, manakala resolusi putaran kepala kerja setepat 0.001°, menyokong geometri profil yang kompleks dan berketepatan tinggi.

Spindel Elektrik Berkelajuan Tinggi — Konfigurasi spindel elektrik standard beroperasi pada 4000rpm dengan kelajuan linear roda sebanyak 80m/s, memberikan penyingkiran bahan yang cekap sambil mengekalkan kemasan permukaan halus pada bahagian berdiameter kecil.

Jarak Presisi Padu — Direka khas untuk pengisaran luaran berdiameter Φ5mm hingga Φ200mm dengan jarak pusat 250mm, sesuai untuk aci berpresisi kecil dan komponen berprofil berbanding kerja aci besar dalam kuantiti banyak.

Putaran Kepala Kerja Boleh Laras — Kepala kerja boleh berputar sehingga 15° (jenis putaran manual standard), membolehkan penyesuaian fleksibel untuk operasi pengisaran bersudut dan berprofil selain kerja silinder lurus.

Aplikasi

Mesin ini direka untuk aplikasi pengisaran profil dan kontur berpresisi tinggi berdiameter kecil, termasuk:

Cam dan profil aci cam Aci berpresisi kecil dan pin
Tangkai injap dan komponen spool berpresisi Badan alat pemotong kecil dan bahan mentah
Bahagian berprofil bukan bulat dan berjejari pelbagai

Mengapa Memilih Zhejiang Quanshun Machine Tool

Zhejiang Quanshun Machine Tool Co., Ltd. merekabentuk MGK8320*300 untuk aplikasi di mana pengisar silinder standard tidak mampu mencapai ketepatan kontur. Dengan menggabungkan paksi makan motor linear, kepala kerja pemacu langsung dan spindel elektrik berkelajuan tinggi, mesin ini mampu memberikan penempatan sub-mikron serta kemasan permukaan halus pada bahagian kecil yang bergeometri kompleks. Kami menyediakan pilihan konfigurasi termasuk putaran kepala kerja automatik dengan motor DD, spesifikasi roda serta julat kelajuan spindel untuk memenuhi keperluan aplikasi pengisaran profil tertentu, disertai khidmat rundingan teknikal, panduan pemasangan serta sokongan selepas jualan.

Soalan Lazim

Apakah yang menjadikan mesin ini sebagai mesin pengisar “profil” berbanding pengisar silinder biasa?

Mesin ini menggabungkan paksi X motor linear, kepala kerja pemacu langsung serta resolusi putaran kepala kerja sebanyak 0.001°, membolehkan ia mengikuti kontur kompleks dan bukan bulat seperti cam serta profil berjejari pelbagai — bukan sekadar permukaan silinder lurus.

Berapakah saiz bahan kerja yang boleh diisar oleh mesin ini?

Julat diameter pengisaran luaran adalah Φ5mm hingga Φ200mm, dengan jarak pusat 250mm, menjadikannya sesuai untuk komponen berpresisi kecil hingga sederhana berbanding aci besar yang berat.

Apakah itu paksi motor linear, dan mengapakah ia penting?

Motor linear menggerakkan paksi secara langsung tanpa skru bebola atau kotak gear, menghapuskan ralat transmisi mekanikal. Ini memberikan paksi X (daya dorong 2200N) respons yang lebih pantas serta ketepatan penempatan yang lebih konsisten untuk kerja profil halus.

Bolehkah kepala kerja berputar secara automatik untuk pengisaran cam atau profil?

Konfigurasi standard menggunakan kepala kerja berputar manual dengan penyesuaian sehingga 15°. Sebuah konfigurasi khas boleh menambah motor DD (pemacu langsung) untuk putaran kepala kerja automatik sepenuhnya dan bersinkronisasi.

Berapakah kelajuan spindel dan roda yang digunakan oleh mesin ini?

Konfigurasi spindel elektrik standard beroperasi pada 4000rpm, dengan kelajuan linear roda sehingga 80m/s, menggunakan roda berukuran Φ400x40x203.

Bolehkah spesifikasi disesuaikan?

Ya. Zhejiang Quanshun Machine Tool menawarkan penyesuaian konfigurasi spindel, jenis putaran kepala kerja (manual atau automatik DD), spesifikasi roda serta kuasa motor berdasarkan keperluan pengisaran profil tertentu.

Data Teknikal:
  • MGK8320
