Kelebihan Pengisaran Silinder | Panduan Ketepatan & Kecekapan

Jawapan Langsung: Pengisaran silinder memberikan ketepatan dimensi yang luar biasa (toleransi seketat ±0.001 mm), kemasan permukaan yang unggul (Ra 0.1-0.4 um), kadar penyingkiran bahan yang tinggi dan kebolehulangan yang konsisten merentas larian pengeluaran volum tinggi. Ia adalah piawaian industri untuk kemasan aci, galas, gulung, dan komponen silinder ketepatan yang digunakan dalam pembuatan aeroangkasa, automotif dan hidraulik.

Apakah Pengisaran Silinder?

Pengisaran silinder ialah proses pemesinan yang menggunakan roda yang melelas untuk mengeluarkan bahan dari permukaan luar atau dalam bahan kerja silinder, menghasilkan kemasan yang sangat tepat dan licin. Bahan kerja berputar pada paksinya sendiri manakala roda pengisar mengeluarkan bahan dalam kenaikan terkawal. Proses ini digunakan secara meluas untuk komponen seperti aci, gelendong, rod, pin, dan jurnal galas.

moden Mesin Pengisar Silinder CNC teknologi menambah kawalan berangka komputer kepada proses ini, membolehkan kitaran automatik sepenuhnya, penyelarasan berbilang paksi, dan strategi pengisaran boleh atur cara yang secara dramatik mengembangkan apa yang pernah mungkin dengan mesin manual atau hidraulik konvensional.

●

Pengisaran OD

Mengisar permukaan silinder luar bahan kerja di antara pusat atau dicurahkan.

●

Pengisaran ID

Mengisar lubang atau lubang dalaman untuk keperluan kesesuaian toleransi ketat.

●

Pengisaran Tanpa Pusat

Tiada lekapan diperlukan; bahagian disokong oleh bilah rehat kerja dan roda pengawal selia.

●

Pengisaran Tirus

Menghasilkan permukaan kon dengan mengimbangi bahan kerja atau memusing kepala roda.

Kelebihan Teras Pengisaran Silinder

Kelebihan berikut menerangkan mengapa pengisaran silinder kekal sebagai kaedah kemasan pilihan untuk komponen berputar ketepatan merentas sektor industri berat, aeroangkasa dan kejuruteraan ketepatan.

Ketepatan Dimensi Luar Biasa

Pengisaran silinder boleh mencapai toleransi seketat ±0.001 mm (1 mikron), jauh melebihi apa yang boleh dihasilkan oleh pusingan atau pengilangan dengan pasti. Ini menjadikannya penting untuk komponen di mana kesesuaian, kelegaan dan gangguan mesti dikawal dengan tepat. (Sumber: Buku Panduan Jentera, Edisi Ke-30, Akhbar Industri)

Kualiti Kemasan Permukaan Unggul

Pengisaran menghasilkan nilai kekasaran permukaan dalam julat Ra 0.1 hingga 0.8 um, berbanding dengan Ra 1.6 hingga 6.3 um tipikal pusingan kemasan. Ini mengurangkan geseran, haus dan kegagalan keletihan dalam pemasangan berputar seperti tempat duduk galas dan permukaan jurnal. (Sumber: Buku Panduan ASM, Jld. 16, Pemesinan)

Keupayaan Mesin Bahan Keras

Selepas rawatan haba, logam menjadi terlalu sukar untuk diputar atau dikisar dengan berkesan. Pengisaran silinder mengendalikan keluli keras (sehingga 70 HRC), karbida, seramik dan keluli alat yang dikeraskan dengan mudah, menjadikannya satu-satunya kaedah kemasan yang berdaya maju untuk banyak komponen gred aeroangkasa.

Kebolehulangan dan Konsistensi Tinggi

Mesin pengisar dikawal CNC mengulangi kitaran yang sama dengan konsistensi sub-mikron merentas beribu-ribu bahagian. Ini penting dalam pengeluaran automotif dan aeroangkasa, di mana variasi kelompok ke kelompok mesti dihapuskan. Nilai Cp/Cpk melebihi 1.67 secara rutin boleh dicapai pada pengisar silinder CNC. (Sumber: Kejuruteraan Kualiti, Marcel Dekker)

Serbaguna Merentas Bahagian Geometri

moden CNC cylindrical grinders can handle straight cylinders, tapers, stepped shafts, shoulders, and even complex contoured profiles using CNC interpolation. A single machine can accommodate a wide range of part families, reducing capital investment.

Herotan Terma Minimum

Dengan aplikasi penyejuk yang betul dan kedalaman pemotongan terkawal, pengisaran silinder menghasilkan kurang haba setiap unit bahan yang dikeluarkan berbanding dengan pengilangan agresif. Ini mengekalkan integriti metalurgi komponen yang dikeraskan, menghalang kesan pelembutan permukaan atau pembajaan semula.

Kadar Penyingkiran Bahan Tinggi (dengan Roda CBN/Berlian)

Pengisaran silinder berkelajuan tinggi dengan CBN (boron nitrida padu) atau roda superabrasive berlian boleh mengeluarkan bahan pada kadar melebihi 100 mm3/mm/s, menyaingi pusingan sambil mengekalkan kualiti kemasan peringkat pengisaran. (Sumber: Teknologi Pengisaran, Stephen Malkin, Industrial Press)

Automasi dan Pengeluaran Mati

Pengisar silinder CNC berintegrasi dengan pemuat robotik, pengukur dalam proses dan sistem kawalan penyesuaian. Ini membolehkan operasi "pemadaman lampu" tanpa pemandu, secara mendadak mengurangkan kos buruh setiap bahagian dan membolehkan kitaran pengeluaran berterusan 24/7.

Pengisaran Silinder lwn Kaedah Kemasan Lain

Jadual di bawah membandingkan pengisaran silinder dengan proses kemasan biasa yang lain pada parameter pembuatan yang paling kritikal. (Sumber: Kejuruteraan dan Teknologi Pembuatan, Kalpakjian, Pearson)

Parameter	Pengisaran Silinder	Selesai Berpusing	Mengasah	Melapik
Toleransi (mm)	/-0.001	/-0.01	/-0.005	/-0.0005
Kemasan Permukaan (Ra um)	0.1 - 0.8	1.6 - 6.3	0.1 - 0.4	0.025 - 0.1
Keupayaan Bahan Keras	Cemerlang (sehingga 70 HRC)	Terhad (di bawah 45 HRC)	bagus	bagus
Kadar Penyingkiran Bahan	Tinggi (dengan CBN)	Sangat Tinggi	rendah	Sangat Rendah
Potensi Automasi	Sangat Tinggi (CNC Robotic)	tinggi	Sederhana	rendah
Aplikasi Biasa	Aci, Galas, Gulungan	Pusingan Umum	Bore Enjin	Optik, Bahagian Tolok

Aplikasi Industri Utama

Pengisaran silinder digunakan di seluruh industri yang menuntut di mana ketepatan dimensi secara langsung mempengaruhi keselamatan, kecekapan dan hayat perkhidmatan produk.

Automotif

Aci engkol, aci sesondol, aci penghantaran, gandar pemacu, dan permukaan dram brek memerlukan pengisaran untuk memenuhi toleransi pemasangan.

Aeroangkasa

Aci turbin, komponen gear pendaratan, dan rod penggerak menuntut toleransi yang sangat ketat dan integriti permukaan yang sangat baik.

Hidraulik

Rod silinder hidraulik dan aci pam memerlukan kemasan permukaan berkualiti tinggi dan kebulatan untuk pengedap yang berkesan dan hayat perkhidmatan yang panjang.

Alat & Mati

Pin acuan ketepatan, penebuk dan induk tolok dikisar kepada saiz akhir selepas pengerasan untuk mengekalkan geometri dan kekerasan.

Galas

Perlumbaan galas dalam dan luar dikisar kepada toleransi tahap mikron untuk memastikan putaran lancar dan getaran minimum di bawah beban.

Tenaga / Kuasa Gen

Jurnal pemutar penjana, aci stub turbin, dan aci pendesak pam bergantung pada pengisaran silinder untuk ketepatan dan kebolehpercayaan.

Siri Mesin Pengisar Silinder CNC kami

Kami menawarkan rangkaian lengkap Mesin Pengisar Silinder CNC model yang direka bentuk untuk permintaan pengeluaran yang berbeza, saiz bahan kerja dan tahap ketepatan. Setiap mesin menyepadukan kawalan CNC lanjutan, struktur besi tuang yang teguh, dan sistem gelendong berketepatan tinggi untuk memberikan prestasi pengisaran yang konsisten.

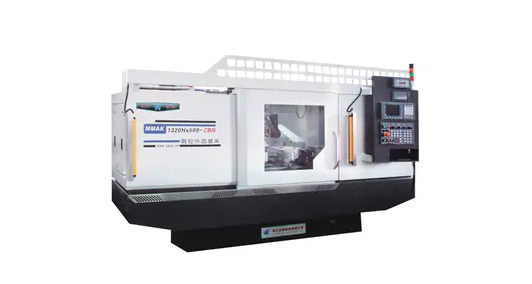

Mesin Pengisar Silinder CNC MK / MAK Series

Siri Standard

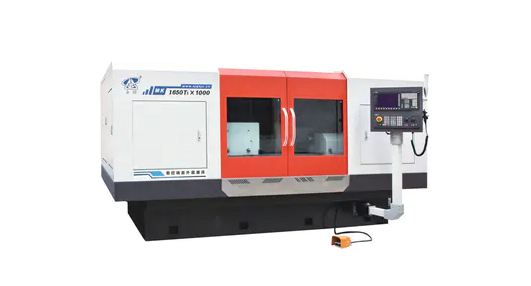

Mesin Pengisar Silinder CNC Ketepatan Tinggi

Ketepatan Tinggi

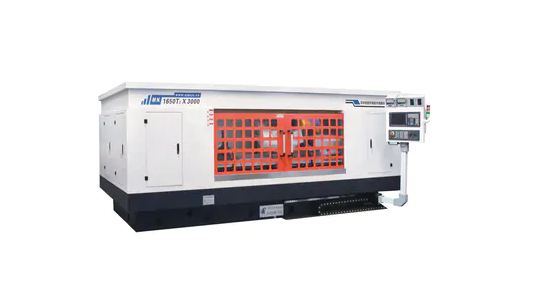

Mesin Pengisar Silinder CNC Berkelajuan Tinggi

Kelajuan Tinggi

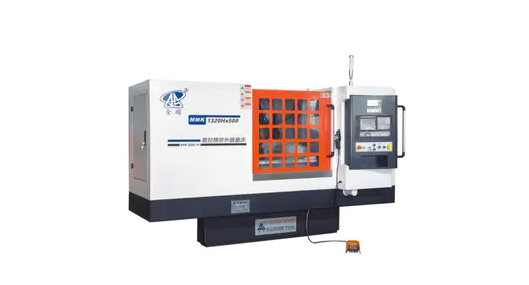

Mesin Pengisar Silinder CNC with Mobile Wheel Holder

Kepala Roda Mudah Alih

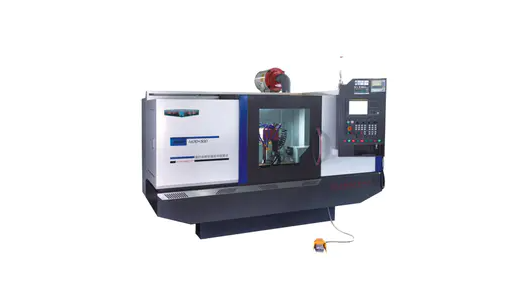

Mesin Pengisar Silinder CNC Kepala Roda Berganda

Kepala Roda Dwi

Faktor Teknikal Yang Memaksimumkan Kelebihan Pengisaran

Untuk menyedari sepenuhnya kelebihan pengisaran silinder, beberapa parameter proses mesti dikonfigurasikan dengan betul:

Faktor	Syor	Kesan pada Output
Spesifikasi Roda	CBN untuk keluli keras; Aluminium oksida untuk keluli am	Menentukan MRR, hayat roda dan beban terma
Kelajuan Roda	45 - 120 m/s (pengisaran berkelajuan tinggi)	tinggier speed improves finish; reduces chip thickness
Kelajuan Bahan Kerja	15 - 30 m/min (pengisaran OD)	Mempengaruhi kemasan permukaan dan input terma
Kedalaman Potong	Kasar: 0.01-0.05 mm; Kemasan: 0.002-0.005 mm	Mengawal ketepatan dimensi dan kekasaran permukaan
Aliran Penyejuk	tinggi-pressure, high-volume flood or through-wheel delivery	Mencegah kerosakan haba; mencabut swarf dari roda
Selang Berpakaian	Pembalut berterusan (CD) atau dalam proses untuk bahagian kritikal	Mengekalkan ketajaman roda; memastikan geometri potongan yang konsisten
Pengukuran Dalam Proses	Pengukuran diameter aktif semasa kitaran pengisaran	Menghapuskan overshoot; mengimbangi pertumbuhan haba secara automatik

Soalan Lazim

Apakah bahan yang boleh dikisar secara silinder?

Pengisaran silinder mengendalikan hampir semua bahan logam termasuk keluli karbon, keluli aloi, keluli tahan karat, besi tuang, keluli alat yang dikeraskan, karbida bersimen, titanium, dan juga beberapa seramik. Faktor pemilihan utama ialah jenis roda kasar yang dipadankan dengan bahan bahan kerja.

Bagaimanakah pengisaran silinder CNC meningkatkan produktiviti?

Kawalan CNC mengautomasikan keseluruhan kitaran pengisaran termasuk hantaran kasar, hantaran separuh siap, hantaran penamat, percikan keluar dan tarik balik. Digabungkan dengan pemuatan robot dan pengukur dalam proses, masa tidak produktif menurun secara mendadak. Kajian menunjukkan pengisaran CNC mengurangkan masa kitaran sebanyak 30-60% berbanding dengan operasi pengisaran manual. (Sumber: Jurnal Kejuruteraan Pembuatan PKS)

Apakah kemasan permukaan biasa yang boleh dicapai dengan pengisaran silinder?

Pengisaran silinder standard mencapai Ra 0.4 hingga 0.8 um. Dengan roda CBN superabrasif, gelendong berkelajuan tinggi dan keadaan proses yang optimum, nilai Ra 0.1 um atau lebih rendah boleh dicapai - bersamaan dengan pusingan keras serta kemasan super dalam satu operasi.

Adakah pengisaran silinder sesuai untuk pengeluaran kumpulan kecil?

ya. Pengisar silinder CNC moden menyokong penukaran pantas dengan pembalut roda boleh atur cara, atur cara bahagian yang disimpan dan perubahan pegangan kerja yang pantas. Masa persediaan telah dikurangkan kepada di bawah 20 minit untuk sebahagian besar keluarga, menjadikan kumpulan kecil dan bahkan pengeluaran sekeping berdaya maju dari segi ekonomi.

Apakah perbezaan antara pengisaran silinder terjun dan melintasi?

Dalam pengisaran terjun (dalam suapan), roda menyuap secara jejari ke dalam bahan kerja untuk mengisar zon tertentu - sesuai untuk bahagian pendek, bertingkat atau berprofil. Dalam pengisaran lintasan, roda bergerak secara paksi di sepanjang bahan kerja semasa bersentuhan - sesuai untuk aci panjang dan diameter berterusan. Banyak mesin CNC menggabungkan kedua-dua kaedah dalam satu program bahagian.

Kesimpulan

Pengisaran silinder menduduki kedudukan unik dalam pembuatan ketepatan: ia adalah satu-satunya proses yang pada masa yang sama memberikan ketepatan dimensi peringkat mikron, kemasan permukaan yang sangat baik, dan keupayaan untuk memesin bahan yang dikeraskan sepenuhnya pada kadar yang produktif. Apabila dikuasakan oleh teknologi CNC moden, ia menjadi asas yang fleksibel, automatik dan sangat boleh diulang bagi sebarang operasi pemesinan ketepatan.

Sama ada anda sedang menyiapkan aci engkol automotif dalam volum tinggi, pemesinan aci turbin aeroangkasa kepada had terima yang sangat ketat, atau menghasilkan rod silinder hidraulik untuk aplikasi pengedap yang menuntut, a Mesin Pengisar Silinder CNC menyediakan gabungan keupayaan proses, potensi automasi dan kebolehpercayaan jangka panjang yang tidak dapat dipadankan oleh proses penamat lain.
