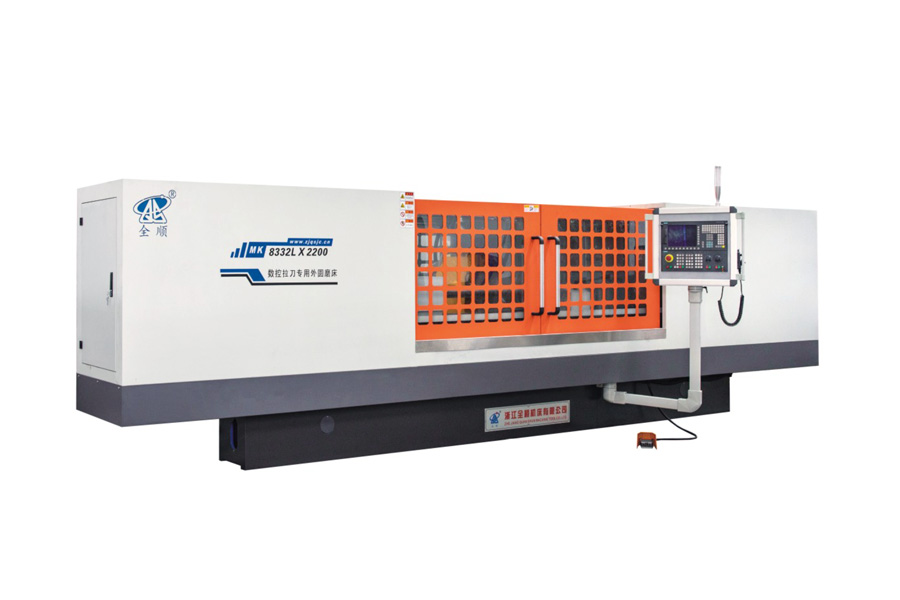

Mesin Pengisar Silinder Untuk Broach CNC

Roda CBN untuk Keluli Alat Keras — Mesin ini dilengkapi dengan roda pengisar CBN (cubic boron nitride) berukuran Φ500xBx203, sesuai untuk mengisar keluli alat keras yang digunakan dalam broach dan alat pemotong, menawarkan jangka hayat roda yang lebih panjang serta penyingkiran bahan yang konsisten berbanding bahan pengisar konvensional.

Pengisaran Berkelajuan Tinggi, sehingga 100m/s — Kelajuan linear roda sehingga ≤100m/s — lebih dua kali ganda berbanding pengisar silinder standard — membolehkan penyingkiran bahan yang lebih pantas sambil mengekalkan kemasan permukaan yang halus dan konsisten.

Kepala Spesial Servo — Kepala spesial yang digerakkan secara servo (tirus MT5, 60–300r/min) memberikan kawalan putaran yang tepat dan stabil, sesuai untuk bahan mentah alat yang panjang dan langsing yang sensitif terhadap getaran dan lenturan.

Meja Kerja Tirus Dua Tahap — Meja kerja boleh berpusing sebanyak 3° mengikut arah lawan jam dan 3° mengikut arah jam pada dua tahap yang boleh diselaraskan, membolehkan pembetulan tirus yang teliti serta kawalan kejajaran yang penting bagi geometri broach dan mandrel yang panjang.

Ketepatan Gred Toolroom — Mencapai ketepatan bulatan ≤0.002mm, sifat silinder ≤0.005mm dan kekasaran permukaan ≤Ra 0.2μm — toleransi yang lebih ketat berbanding pengisar silinder pengeluaran biasa, setara dengan keperluan ketepatan dalam pembuatan alat berpresisi.

Kawalan Penuh Paksi Servo — Baik meja kerja mahupun mekanisme suapan melintang menggunakan motor servo AC (tork 16Nm) dengan resolusi 0.001mm, memastikan ketepatan kedudukan yang berulang sepanjang laluan pengisaran yang panjang.

Zhejiang Quanshun Machine Tool Co., Ltd. merancang siri MK8332L khusus untuk memenuhi toleransi ketat yang diperlukan dalam pembuatan broach dan alat pemotong berpresisi. Dengan menggabungkan roda pengisar CBN, kepala spesial servo serta meja kerja tirus dua tahap, mesin ini mampu menghasilkan ketepatan bulatan, sifat silinder dan kemasan permukaan gred toolroom pada bahan kerja yang panjang dan langsing. Kami menyediakan konfigurasi tersuai untuk panjang pengisaran, spesifikasi roda serta julat kelajuan kepala spesial, bersama-sama dengan khidmat rundingan teknikal, panduan pemasangan serta sokongan selepas jualan.

Mengapa mesin ini menggunakan roda CBN berbanding roda pengisar konvensional?

Roda CBN (cubic boron nitride) lebih sesuai untuk mengisar keluli alat keras, yang lazim digunakan dalam broach dan alat pemotong. Ia dapat mengekalkan bentuk dan keupayaan pemotongannya lebih lama, sekali gus memastikan ketepatan yang lebih konsisten sepanjang tempoh pengeluaran yang panjang.

Berapakah saiz dan panjang bahan kerja yang boleh ditangani oleh mesin ini?

Mesin ini mampu mengisar diameter dari Φ8mm hingga Φ320mm, dengan panjang pengisaran maksimum 2000mm, jarak pusat 2200mm serta berat maksimum bahan kerja 150kg.

Apakah tahap ketepatan yang boleh dicapai oleh mesin ini?

Ia mampu mencapai ketepatan bulatan ≤0.002mm, sifat silinder ≤0.005mm serta kekasaran permukaan ≤Ra 0.2μm, memenuhi keperluan toleransi dalam pembuatan alat berpresisi dan broach.

Apakah kelajuan linear maksimum roda ini?

Roda pengisar mampu bergerak pada kelajuan linear sehingga 100m/s, memastikan penyingkiran bahan yang cekap sambil mengekalkan kualiti kemasan permukaan.

Bolehkah mesin ini mengisar profil tirus selain aci lurus?

Ya. Meja kerja tirus dua tahap boleh berpusing sebanyak 3° mengikut arah lawan jam dan 3° mengikut arah jam, membolehkan pengisaran tirus yang tepat serta pembetulan kejajaran selain pengisaran silinder biasa.

Bolehkah spesifikasi disesuaikan?

Ya. Zhejiang Quanshun Machine Tool menawarkan penyesuaian panjang pengisaran, julat kelajuan kepala spesial, spesifikasi roda serta parameter lain berdasarkan keperluan khusus alat atau bahan kerja.
